НОВЫЕ РЕШЕНИЯ ДЛЯ СТАРЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ

Оставшаяся нам в наследство от СССР схема теплоснабжения городов с графиком центрального качественного регулирования (ЦКР) и элеваторными присоединениями потребителей была оправдана низкими ценами на топливно-энергетические ресурсы, простотой, надёжностью и универсальностью, а также отсутствием или несовершенством приборов автоматического регулирования.



Ситуация в части энергосбережения кардинально начала меняться в 90-е годы, с появлением на рынке групповых приборов учёта тепловой энергии и массовым оснащением ими потребителей. Оказалось, что расчёты по проектным нагрузкам с применением эмпирических формул, как правило, не соответствуют реальному теплопотреблению, а фактические потери в тепловых сетях в несколько раз выше «нормативных». Потребитель получил мощный стимул к экономному расходованию получаемой тепловой энергии. Создались условия для внедрения энергосберегающих мероприятий.



Регулировать расход тепловой энергии в отопительный сезон обязали в законодательном порядке (ФЗ №261 от 23.11.2009 п.8 ст.12), но собственного опыта реконструкции уже эксплуатируемых тепловых пунктов с целью автоматизации регулирования расхода тепла ещё катастрофически мало.



Поэтому за опытом обратились к белорусским коллегам: как малыми средствами добиться максимальных результатов.



Предприятие СП «Термо-К» ООО (г.Минск) является производителем приборов учёта и систем регулирования тепловой энергии в Республике Беларусь уже более 20 лет. Половина всего приборного парка теплосчётчиков и систем регулирования в республике – это оборудование «Термо-К».



Совместно с ООО «Термо-М» (г.Москва) при активном участии «Протвинского энергетического производства» в конце 2011г. был выполнен пилотный проект по реконструкции тепловых пунктов на 6 объектах учреждений образования г.Протвино (Московская область).



В г.Протвино принята открытая схема централизованного теплоснабжения с зависимым присоединением потребителей, с элеваторным подмешиванием. Регулирование температуры теплоносителя осуществляется на источнике по температурному графику 150-70 со срезкой на 115 0С со всеми присущими качественному регулированию недостатками.

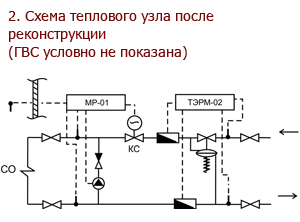

В тепловом узле были установлены широкодиапазонные индукционные теплосчётчики ТЭРМ-02. С учётом значительного располагаемого перепада давлений на вводе (более 20м в.ст.) для перехода с качественного на качественно-количественное регулирование была принята схема с двухходовым регулирующим клапаном, управляемым контроллером, подмешивающим насосом на перемычке и регулятором перепада давления на вводе.



Достоинством этой схемы является её способность поддерживать постоянство циркуляции в системе теплопотребления за счёт взаимовлияния «плавающих» характеристик насоса и сети, что особенно важно для школы, где отдельные стояки не работали из-за низкой циркуляции.



Для обеспечения условий подмешивания необходимо, чтобы в зоне перемычки давление на напоре насоса было равным давлению в подающем трубопроводе за регулирующим клапаном и превышало давление в обратном трубопроводе на величину сопротивления системы отопления. Это достигнуто тем, что производительность насоса превышает пропускную способность регулирующего клапана. Электронный регулятор МР-01 запрограммирован на автоматическое поддержание температуры внутри помещений в зависимости от температуры наружного воздуха по заданному графику температуры обратной воды.



Данное схемное решение позволило:

– решить проблему перетопов в весенние и осенние периоды;

– получить относительную независимость режимов системы теплопотребления от входных параметров сети (температуры и располагаемого напора);

– выдерживать график системы отопления при несоблюдении графика ЦКР;

– оптимизировать режим потребления с учётом погодных условий (поддержание температуры в помещениях в зависимости от температуры наружного воздуха), а также выбранного графика потребления (режимы ночного снижения и выходных дней);

– значительно улучшить циркуляцию по стоякам здания;

– за счёт свободно программируемого контроллера МР-01 получить возможность устанавливать любую требуемую температуру внутри помещений и управлять своими затратами на теплопотребление;

– получить значительную экономию тепловой энергии.



Согласно проведённым расчётам общая экономия тепловой энергии за  январь месяц составила от 5 до 34% по отдельным объектам.



Реализация проекта   обеспечивает:

Для потребителей

• комфортное проживание  в течение всего отопительного периода;

• значительное снижение затрат на отопление.

Для теплоснабжающих организаций

• возможность подключения дополнительных потребителей без реконструкции тепловых сетей.

Для  инвесторов

• получение  достоверной информации по экономии тепловой энергии с применением систем регулирования МР-01;

• возможность оценить объёмы вложений и рассчитать реальные сроки окупаемости.

Для администрации города

• провести реальные, а не декларативные мероприятия по энергосбережению;

• нивелировать социальное напряжение, вызванное увеличением цен на тарифы;

• повысить лояльность населения к власти.



Е.М. Наумчик,

генеральный директор

СП «Термо-К» ООО (г.Минск),

А.В.Нехин,

генеральный директор

ООО «Термо-М»   (г.Москва)
